冷压端头概念介绍
日期: 2019/11/22 9:07:00 点击: 1705
冷压端头的概念
绝缘端子又名冷压端头,电子连接器,空中接头都归属于冷压端头。是用于实现电气连接的一种配件产品，工业上划分为连接器的范畴。 随着工业自动化程度越来越高和工业控制要求越来越严格、精确，接线端子的用量逐渐上涨。随着电子行业的发展，接线端子的使用范围越来越多，而且种类也越来越多。目前用得最广泛的除了PCB板端子外，还有五金连续端子，螺帽端子，弹簧端子等等。
圆形预绝缘端头、冷压接线端头、叉形预绝缘端头、针形预绝缘端头、片形预绝缘端头、子弹形全绝缘端子头、长形中间接头、短形中间接头、圆形裸端头、叉形裸端头、公母预绝缘端子、管形预绝缘端头、管形裸端头、针形裸端头等也都属于冷压端头。
产品介绍

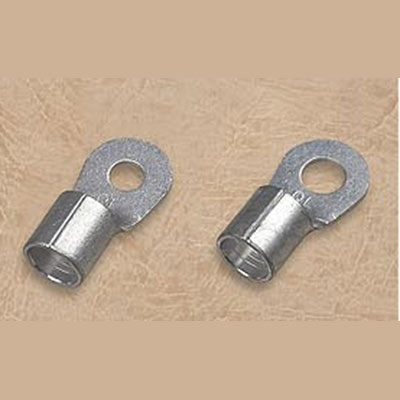

技术参数：
- 0.5-1.5mm2(22-16) 1max=19A
| ITEM.NO. | USA screw | screw dia.d2(mm) | DIMENSION | |||||
| B(mm) | L(mm) | Fφ(mm) | Eφ(mm) | Dφ(mm) | dφ(mm) | |||
| RNB 1.25-3 | #4 | 3.2 | 5.7 | 12.6 | 4.95 | 4.8 | 3.4 | 1.7 |
| RNBS 1.25-3.5 | #6 | 3.7 | 5.7 | 12.6 | 4.95 | |||
| RNBM 1.25-3.5 | #6 | 3.7 | 6.6 | 14.4 | 6.3 | |||
| RNBL 1.25-3.5 | #6 | 3.7 | 8 | 15.8 | 7 | |||
| RNBS 1.25-4 | #8 | 4.3 | 6.6 | 14.4 | 6.3 | |||
| RNBL 1.25-4 | #8 | 4.3 | 8 | 15.8 | 7 | |||
| RNB 1.25-5 | #10 | 5.3 | 8 | 15.8 | 7 | |||
| RNB 1.25-6 | 1./4 | 6.4 | 11.6 | 21.8 | 11.1 | |||
| RNB 1.25-8 | 1./4 | 8.4 | 11.6 | 21.8 | 11.1 | |||
| RNB 1.25-10 | 3./8 | 10.5 | 13.6 | 25.5 | 13.6 |
- 1.5-2.5mm2(16-14) 1max=27A
| ITEM.NO. | USA screw | screw dia.d2(mm) | DIMENSION | |||||
| B(mm) | L(mm) | Fφ(mm) | Eφ(mm) | Dφ(mm) | dφ(mm) | |||
| RNB 2-3 | #4 | 3.2 | 6.6 | 12.3 | 4.3 | 4.8 | 4.1 | 2.3 |
| RNBS 2-3.5 | #6 | 3.7 | 6.6 | 12.3 | 4.3 | |||
| RNBM 2-3.5 | #6 | 3.7 | 6.6 | 16 | 7 | |||
| RNBL 2-4 | #6 | 3.7 | 8.5 | 16.8 | 7.75 | |||
| RNBS 2-4 | #8 | 4.3 | 6.6 | 16 | 7 | |||
| RNBL 2-4 | #8 | 4.3 | 8.5 | 16.8 | 7.75 | |||
| RNBS 2-5 | #10 | 5.3 | 8.5 | 16.8 | 7.75 | |||
| RNBL 2-5 | #10 | 5.3 | 9.5 | 16.8 | 7.25 | |||
| RNB 2-6 | 1./4 | 6.4 | 12 | 21.8 | 11 | |||
| RNB 2-8 | 5./16 | 8.4 | 12 | 21.8 | 11 | |||
| RNB 2-10 | 3./8 | 10.5 | 13.6 | 25.5 | 13.9 | |||
| RNB 2-12 | 1./2 | 13 | 19.2 | 3.1 | 16.5 |
结构图：
技术参数：
- 0.5-1.5mm2(22-16) 1max=19A
| 型号 | USA screw | screw dia.d2(mm) | 尺寸 | |||||
| B(mm) | L(mm) | Fφ(mm) | Eφ(mm) | Dφ(mm) | dφ(mm) | |||
| SNB 1.25-3 | #4 | 3.2 | 5.7 | 16 | 6.5 | 4.8 | 3.4 | 1.7 |
| SNBS 1.25-3.5 | #6 | 3.7 | 5.7 | 16 | 6.5 | |||
| SNBL 1.25-3.5 | #6 | 3.7 | 6.4 | 16 | 6.5 | |||
| SNBS 1.25-4 | #8 | 4.3 | 6.4 | 16 | 6.5 | |||
| SNBM 1.25-4 | #8 | 4.3 | 7.2 | 16 | 6.5 | |||
| SNBL 1.25-4 | #8 | 4.3 | 8.1 | 16 | 6.5 | |||
| SNBS 1.25-5 | #10 | 5.3 | 8.1 | 16 | 6.5 | |||
| SNBL 1.25-5 | #10 | 5.3 | 9.5 | 16 | 6.5 | |||
| SNBS 1.25-6 | 1/4 | 6.4 | 9.5 | 16 | 6.5 | |||
| SNBL 1.25-6 | 1/4 | 6.4 | 12 | 22 | 11 |
- 1.5-2.5mm2(16-14) 1max=27A
| 型号 | USA screw | screw dia.d2(mm) | 尺寸 | |||||
| B(mm) | L(mm) | Fφ(mm) | Eφ(mm) | Dφ(mm) | dφ(mm) | |||
| SNB 2-3 | #4 | 3.2 | 5.7 | 16 | 6.5 | 4.8 | 4.1 | 2.3 |
| SNBS 2-3.5 | #6 | 3.7 | 5.7 | 16 | 6.5 | |||
| SNBL 2-3.5 | #6 | 3.7 | 6.4 | 16 | 6.5 | |||
| SNBS 2-4 | #8 | 4.3 | 6.4 | 16 | 6.5 | |||
| SNBM 2-4 | #8 | 4.3 | 7.2 | 16 | 6.5 | |||
| SNBL 2-4 | #8 | 4.3 | 8.1 | 16 | 6.5 | |||
| SNBS 2-5 | #10 | 5.3 | 8.1 | 16 | 6.5 | |||
| SNBL 2-5 | #10 | 5.3 | 9.5 | 16 | 6.5 | |||
| SNBS2-6 | 1/4 | 6.4 | 9.5 | 16 | 6.5 | |||
| SNBL 2-6 | 1/4 | 6.4 | 12 | 22 | 11 |
结构图：

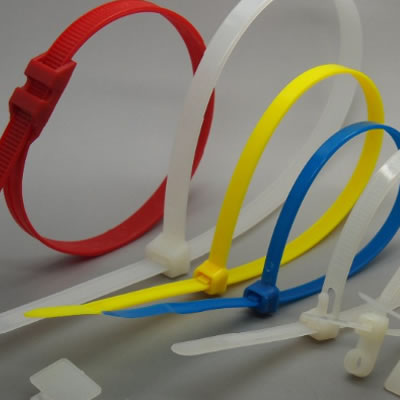

材质：采用UL认可之尼龙66料制成，防火等级94V-2，耐酸，耐蚀，绝缘性良好，不易老化，承受力强。
特点：可依松开重复使用。
技术参数：
| 编号 | 长(L) | 宽(W) | ||||
| 捆扎范围 | 拉力范围 | |||||
| Item.No. | Inch | mm | mm | mm | LBS | KGS |
| QLS-4X150RT | 6" | 150 | 3.5 | 5-35 | 40 | 18 |
| QLS-5X200RT | 8" | 200 | 4.5 | 5-50 | 50 | 22 |
| QLS-8X100RT | 4" | 100 | 7.2 | 5.-22 | 110 | 50 |
| QLS-8X150RT | 6" | 150 | 7.2 | 5-35 | 110 | 50 |
| QLS-8X200RT | 8" | 200 | 7.2 | 7-50 | 110 | 50 |
| QLS-8X250RT | 10" | 250 | 7.2 | 7-65 | 110 | 50 |
| QLS-8X300RT | 12" | 300 | 7.2 | 8-82 | 110 | 50 |
| QLS-8X350RT | 14" | 300 | 7.2 | 8-90 | 110 | 50 |
公司介绍
乐清市七里港塑胶有限公司 成立于1996年，专业生产和销售各种塑料制品，如尼龙扎带，钉索夹，膨胀钉，尼龙电缆接头，电线管，管道预绝缘端子，电缆标识，安全型电线接头，螺纹电线连接器，螺旋缠绕带和固定件，以及诸如管裸端子和铜管端子 等金属产品。我们有自己的研发团队。如果您有特殊设计，我们可以接受构建塑料模具任务。
我们的工厂质量第一，已通过ISO9001，我们的生产大部分严格通过CE / SGS / REACH / ROHS标准。
