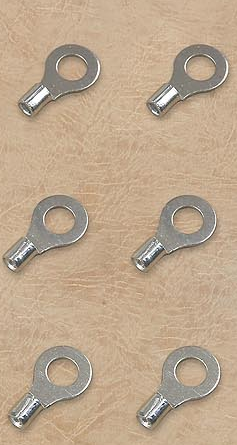

圆型裸端子(TO型)

圆型裸端子(TO型)

材质:黄铜/紫铜

在线联系    0577-62658186

产品详情

材质:黄铜/紫铜

镀锡

0.5-1.5mm2(22-16) 1max=19A

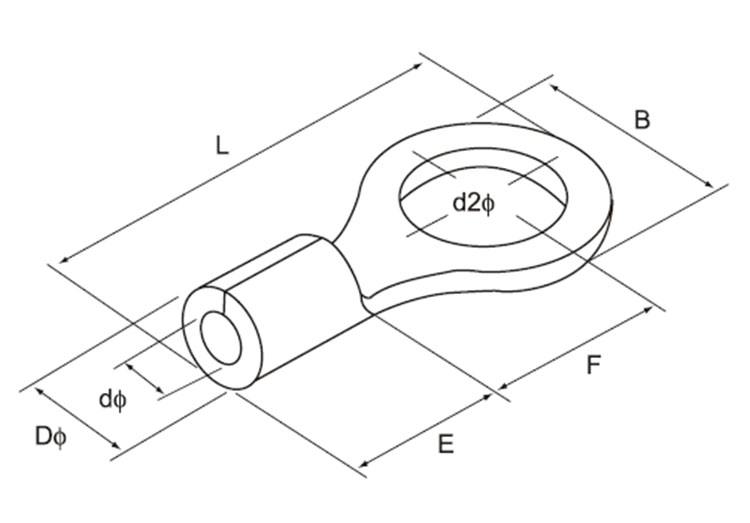

ITEM.NO. USA screw screw dia.d2(mm) DIMENSION
B(mm) L(mm) Fφ(mm) Eφ(mm) Dφ(mm) dφ(mm)
RNB 1.25-3 #4 3.2 5.7 12.6 4.95 4.8 3.4 1.7
RNBS 1.25-3.5 #6 3.7 5.7 12.6 4.95
RNBM 1.25-3.5 #6 3.7 6.6 14.4 6.3
RNBL 1.25-3.5 #6 3.7 8 15.8 7
RNBS 1.25-4 #8 4.3 6.6 14.4 6.3
RNBL 1.25-4 #8 4.3 8 15.8 7
RNB 1.25-5 #10 5.3 8 15.8 7
RNB 1.25-6 1./4 6.4 11.6 21.8 11.1
RNB 1.25-8 1./4 8.4 11.6 21.8 11.1
RNB 1.25-10 3./8 10.5 13.6 25.5 13.6
1.5-2.5mm2(16-14) 1max=27A
ITEM.NO. USA screw screw dia.d2(mm) DIMENSION
B(mm) L(mm) Fφ(mm) Eφ(mm) Dφ(mm) dφ(mm)
RNB 2-3 #4 3.2 6.6 12.3 4.3 4.8 4.1 2.3
RNBS 2-3.5 #6 3.7 6.6 12.3 4.3
RNBM 2-3.5 #6 3.7 6.6 16 7
RNBL 2-4 #6 3.7 8.5 16.8 7.75
RNBS 2-4 #8 4.3 6.6 16 7
RNBL 2-4 #8 4.3 8.5 16.8 7.75
RNBS 2-5 #10 5.3 8.5 16.8 7.75
RNBL 2-5 #10 5.3 9.5 16.8 7.25
RNB 2-6 1./4 6.4 12 21.8 11
RNB 2-8 5./16 8.4 12 21.8 11
RNB 2-10 3./8 10.5 13.6 25.5 13.9
RNB 2-12 1./2 13 19.2 3.1 16.5
2.5-4mm2(14-12) 1max=37A
ITEM.NO. USA screw screw dia.d2(mm) DIMENSION
B(mm) L(mm) Fφ(mm) Eφ(mm) Dφ(mm) dφ(mm)
RNB 3.5-4 #8 4.3 8 18 7.7 6 5 3
RNBS 3.5-5 #10 5.3 8 18 7.7
RNBL 3.5-5 #10 5.3 12 21.4 7.7
RNB 3.5-6 1./4 6.4 12 21.4 7.7
4-6mm2(12-10) 1max=48A
ITEM.NO. USA screw screw dia.d2(mm) DIMENSION
B(mm) L(mm) Fφ(mm) Eφ(mm) Dφ(mm) dφ(mm)
RNB 5.5-3.5 #6 3.7 7.2 15.7 5.9 6.8 5.6 3.4
RNBS 5.5-4 #8 4.3 7.2 15.7 5.9
RNBL 5.5-4 #8 4.3 9.5 19.8 8.3
RNB 5.5-5 #10 5.3 9.5 19.8 8.3
RNB 5.5-6 1./4 6.4 12 25.8 13
RNB 5.5-8 5./16 8.4 15 28 13.7
RNB 5.5-10 3./8 10.5 15 28 13.7
RNB 5.5-12 1./2 13 19.2 32.4 16
6-10mm2(8) 1max=62A
ITEM.NO. USA screw screw dia.d2(mm) DIMENSION
B(mm) L(mm) Fφ(mm) Eφ(mm) Dφ(mm) dφ(mm)
RNB 8-4 #8 4.3 8.8 23.8 9.3 8.5 7.2 4.5
RNBS 8-5 #10 5.3 8.8 23.8 11.1
RNBM 8-5 #10 5.3 12 23.8 9.3
RNBL 8-5 #10 5.3 15 29.8 13.8
RNBS 8-6 1./4 6.4 12 23.8 9.3
RNBL 8-6 1./4 6.4 15 29.8 13.8
RNB 8-8 5./16 8.4 15 29.8 13.8
RNB 8-10 3./8 10.5 15 29.38 13.8
RNB 8-12 1./2 13 20 33.5 15
10-16mm2(6) 1max=88A
ITEM.NO. USA screw screw dia.d2(mm) DIMENSION
B(mm) L(mm) Fφ(mm) Eφ(mm) Dφ(mm) dφ(mm)
RNB 14-4 #8 4.3 12 29.8 13.3 10.5 9 5.8
RNB 14-5 #10 5.3 12 29.8 13.3
RNBS14-6 1./4 6.4 12 29.8 13.3
RNBL 14-6 1./4 6.4 16 32.8 13.3
RNB 14-8 5./16 8.4 16 32.8 14.5
RNB 14-10 3./8 10.5 16 32.8 14.5
RNB 14-12 1./2 13 22 41 19.5
16-25mm2(4) 1max=115A
ITEM.NO. USA screw screw dia.d2(mm) DIMENSION
B(mm) L(mm) Fφ(mm) Eφ(mm) Dφ(mm) dφ(mm)
RNBS 22-5 #10 5.3 12.2 33.2 14.5 12 11.5 7.7
RNBL 22-5 #10 5.3 16.5 33.7 13.5
RNBS 22-6 1./4 6.4 12.2 33.2 14.5
RNBL 22-6 1./4 6.4 6.5 33.7 13.5
RNB 22-8 5./16 8.4 16.5 33.7 13.5
RNB 22-10 3./8 10.5 16.5 33.7 13.5
RNB 22-11 7./16 11.5 22 42.5 19.5
RNB 22-12 1./2 13 22 42.5 19.5
35-50mm2(2) 1max=160A
ITEM.NO. USA screw screw dia.d2(mm) DIMENSION
B(mm) L(mm) Fφ(mm) Eφ(mm) Dφ(mm) dφ(mm)
RNB 38-5 #10 5.3 15.3 39 18.3 14 13.3 9.4
RNB 38-5 1./4 6.4 15.3 39 18.3
RNBS 38-8 5./16 8.4 15.3 39 18.3
RNBL 38-8 5./16 8.4 22 42.7 17.7
RNBS 38-10 3./8 10.5 15.3 39 18.3
RNBL 38-10 3./8 10.5 22 42.7 17.7
RNB 38-11 7./16 11.5 22 42.7 17.7
RNB 38-12 1./2 13 22 42.7 17.7
50-70mm2(1/0) 1max=215A
ITEM.NO. USA screw screw dia.d2(mm) DIMENSION
B(mm) L(mm) Fφ(mm) Eφ(mm) Dφ(mm) dφ(mm)
RNB 60-6 1./4 6.4 22 49.7 20.7 18 15.4 11.4
RNB 60-8 5./16 8.4
RNB 60-10 3./8 10.5
RNB 60-11 7./16 11.5
RNB 60-12 1./2 13
RNB 60-14 9./16 15
RNB 60-16 5./8 17 32 57 23.5
RNB 60-18 11./16 19
RNB 60-20 3./4 21
RNB 60-22 7./8 23
70-95mm2(2/0) 1max=235A
ITEM.NO. USA screw screw dia.d2(mm) DIMENSION
B(mm) L(mm) Fφ(mm) Eφ(mm) Dφ(mm) dφ(mm)
RNB 70-6 1./4 6.4 22 51 20 19 17.4 13.3
RNB 70-8 5./16 8.4
RNB 70-10 3./8 10.5
RNB 70-11 7./16 11.5
RNB 70-12 1./2 13
RNB 70-14 9./16 15
RNB 70-16 5./8 17 32 61 26
RNB 70-18 11./16 19
RNB 70-20 3./4 21
RNB 70-22 7./8 23
95-120mm2(3/0) 1max=255A
ITEM.NO. USA screw screw dia.d2(mm) DIMENSION
B(mm) L(mm) Fφ(mm) Eφ(mm) Dφ(mm) dφ(mm)
RNB 80-6 1./4 6.4 27 54.2 20.7 20 19.5 14.5
RNB 80-8 5./16 8.4
RNB 80-10 3./8 10.5
RNB 80-11 7./16 11.5
RNB 80-12 1./2 13
RNB 80-14 9./16 15
RNB 80-16 5./8 17 32 68 32
RNB 80-18 11./16 19
RNB 80-20 3./4 21
RNB 80-22 7./8 23
120-150mm2(4/0) 1max=300A
ITEM.NO. USA screw screw dia.d2(mm) DIMENSION
B(mm) L(mm) Fφ(mm) Eφ(mm) Dφ(mm) dφ(mm)
RNB 100-6 11./4 6.4 28.5 55.6 20.4 21 22.1 16.4
RNB 100-8 5./16 8.4
RNB 100-10 3./8 10.5
RNB 100-11 7./16 11.5
RNB 100-12 1./2 13
RNB 100-14 9./16 15
RNB 100-16 5./8 17 32 69 32
RNB 100-18 11./16 19
RNB 100-20 3./4 21
RNB 100-22 7./8 23
150-185mm2(250/300MCB) 1max=395A
ITEM.NO. USA screw screw dia.d2(mm) DIMENSION
B(mm) L(mm) Fφ(mm) Eφ(mm) Dφ(mm) dφ(mm)
RNB 150-8 5./16 8.4 36 66 23 27 26.6 19.5
RNB 150-10 3./8 10.5
RNB 150-11 7./15 11.5
RNB 150-12 1./2 13
RNB 150-14 9./16 15
RNB 150-16 5./8 17
RNB 150-18 11./16 19
RNB 150-20 3./4 21 36 81 36
RNB 150-22 7./8 23
RNB 150-24 15/16 25
RNB 150-27 1 28
185-240mm2(300/350MCB) 1max=440A
ITEM.NO. USA screw screw dia.d2(mm) DIMENSION
B(mm) L(mm) Fφ(mm) Eφ(mm) Dφ(mm) dφ(mm)
RNB 180-8 5./12 8.4 38 696 24.5 28.5 28.5 19.5
RNB 180-10 3./8 10.5
RNB 180-11 7./15 11.5
RNB 180-12 1./2 13
RNB 180-14 9./16 15
RNB 180-16 5./8 17
RNB 180-18 11./16 19
RNB 180-20 3./4 21 38.5 86.6 36
RNB 180-22 7./8 23
RNB 180-24 15/16 25
RNB 180-27 1 28
240-300mm2(400/500MCB) 1max=470A
ITEM.NO. USA screw screw dia.d2(mm) DIMENSION
B(mm) L(mm) Fφ(mm) Eφ(mm) Dφ(mm) dφ(mm)
RNB 200-8 5./12 8.4 44 72 24.5 31.5 28.5 21
RNB 200-10 3./8 10.5
RNB 200-11 7./16 11.5
RNB 200-12 1./2 13
RNB 200-14 9./16 15
RNB 200-16 5./8 17
RNB 200-18 11./16 19
RNB 200-20 3./4 21 44 91 39
RNB 200-22 7./8 23
RNB 200-24 15/16 25
RNB 200-27 1 28
300-400mm2(500/600MCB) 1max=650A
ITEM.NO. USA screw screw dia.d2(mm) DIMENSION
B(mm) L(mm) Fφ(mm) Eφ(mm) Dφ(mm) dφ(mm)
RNB 325-8 5./12 8.4 50 88 33.5 35.5 37.5 28
RNB 325-10 3./8 10.5
RNB 325-11 7./16 11.5
RNB 325-12 1./2 13
RNB 325-14 9./16 15
RNB 325-16 5./8 17
RNB 325-18 11./16 19
RNB 325-20 3./4 21 50.5 105.7 45
RNB 325-22 7./8 23
RNB 325-24 15/16 25
RNB 325-27 1 28
