冷压端头的特点

日期: 2019/11/26 13:34:00   点击: 2930

冷压端头特点

利用现有轨道式接线端子UK连接技术,并加装了电子元器件组成的电路,实现了光电过程的传输耦合。 自动控制的核心是控制单元必须与各传感器和执行器可靠地隔离开,以免干扰,光隔端子能够很好地完成这一功能,并保证现场信号与电子控制装置所要求的低电压相匹配,还可以作过程控制的外围设备与控制,信号和调节器装置之间的接口元件,且适用于不同的电压和功率范围。 光隔端子具有控制端信号损耗下、切换频率高、无机械触点抖动、无磨损切换、绝缘电压高、不怕振动、不受位置影响且寿命长等优点,因此在自动控制领域得到广泛应用。

主题内容与适用范围 本标准规定了识别电器设备(以下简称设备)接线端子的各种方法,并制订了以字母数字系统识别设备接线端子和特定导线线端的通则。 本标准适用于设备(如电阻器、熔断器、继电器、接触器、变压器、旋转电机等)和这些设备的组合体的接线端子的识别标记,也适用于特定导线线端的识别。 必要时,这些通则对某些产品的详细应用和必要的辅助识别方法可在有关的标准中给出。





产品介绍

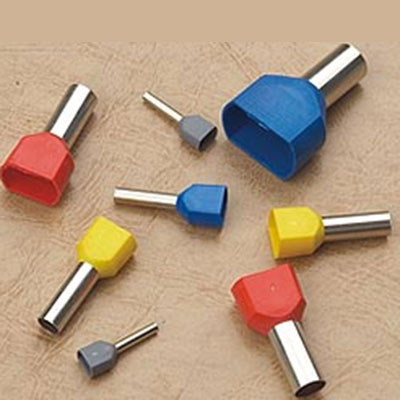

双线型管预绝缘端子

冷压端头的特点_双线型管预绝缘端子

技术参数:

型号 CONDUCTORmm2 尺寸           颜色
    F L W B
TE-0508 2×0.5 8 14.5 5 6.5 1.8 1.5 White
TE-7508 2×0.75 8 14.7 5.5 6.7 2.1 1.8 Blue
TE-7510 2×0.75 10 16.07 5.5 6.7 2.1 1.8 Grey
TE-1008 2×1.0 8 15.1 5.5 7.1 2.3 2 Red
TE-1010 2×1.0 10 17.1 5.5 7.1 2.3 2
TE-1508 2×1.5 8 15.5 6.4 7.2 2.6 2.3 Black
TE-1512 2×1.5 12 19.5 6.4 7.5 2.6 2.3
TE-2510 2×2.5 10 18.5 8 8.5 3.3 2.9 Grey
TE-2513 2×2.5 13 21.5 8 8.5 3.3 2.9 Blue
TE-4012 2×4.0 12 23.1 8.8 11.1 4.2 3.8 Orange
                Grey
TE-6014 2×6.0 14 26.1 9.5 12.1 5.3 4.9 Green
                Yellow
TE-10-14 2×10.0 14 26.6 12.6 12 6.9 6.5 brown green
                Red
TE-16-14 2×16.0 14 31.3 19 17.3 8.7 8.3 Milky white
                White

结构图:

冷压端头的特点_双线型管预绝缘端子结构图

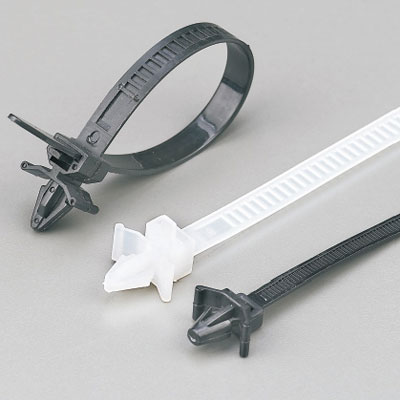

飞机头式尼龙扎带

冷压端头的特点_飞机头式尼龙扎带

材质:采用UL认可之尼龙66料制成,防火等级94V-2,耐酸,耐蚀,不易老化。

特点:可松插销设计,可固定在基座上,可重复使用

技术参数:

型号 规格 宽度 长度 捆扎范围 拉力 开孔范围
  (mm) (mm) (mm) (mm) (mm) (mm)
QCD-80PT 5.0*80 5 80 22 18 5.5-6.8
QCD-110PT 2.5*110 2.5 110 37 8 5.0-5.5
QCD-150PT 8.0*150 8 150 42 18 5.8
QCD-170PT 5.0*170 5 170 42 18 5.5-6.8
QCD-175PT 8.0*175 8 175 44 18 5.5-6.8

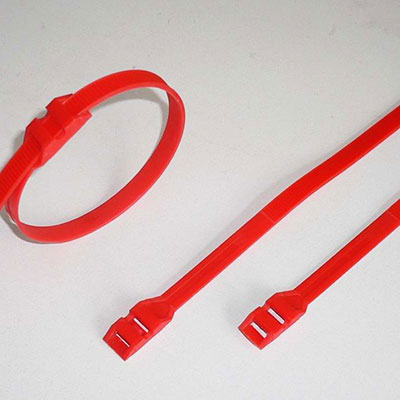

双扣式尼龙扎带

冷压端头的特点_双扣式尼龙扎带

材质:采用UL认可之尼龙66料制成,防火等级94V-2,耐酸,耐蚀,不易老化。

特点:双扣锁设计,承受力更强。

技术参数:

编号   捆扎范围 拉力范围
Item NO. Inch mm mm  E(mm) LBS KGS
QLS-350DL 13 5/8" 350 9 8-90 110 50





公司介绍

乐清市七里港塑胶有限公司 成立于1996年,专业生产和销售各种塑料制品,如尼龙扎带,钉索夹,膨胀钉,尼龙电缆接头,电线管,管道预绝缘端子,电缆标识,安全型电线接头,螺纹电线连接器,螺旋缠绕带和固定件,以及诸如管裸端子和铜管端子 等金属产品。我们有自己的研发团队。如果您有特殊设计,我们可以接受构建塑料模具任务。

我们的工厂质量第一,已通过ISO9001,我们的生产大部分严格通过CE / SGS / REACH / ROHS标准。
